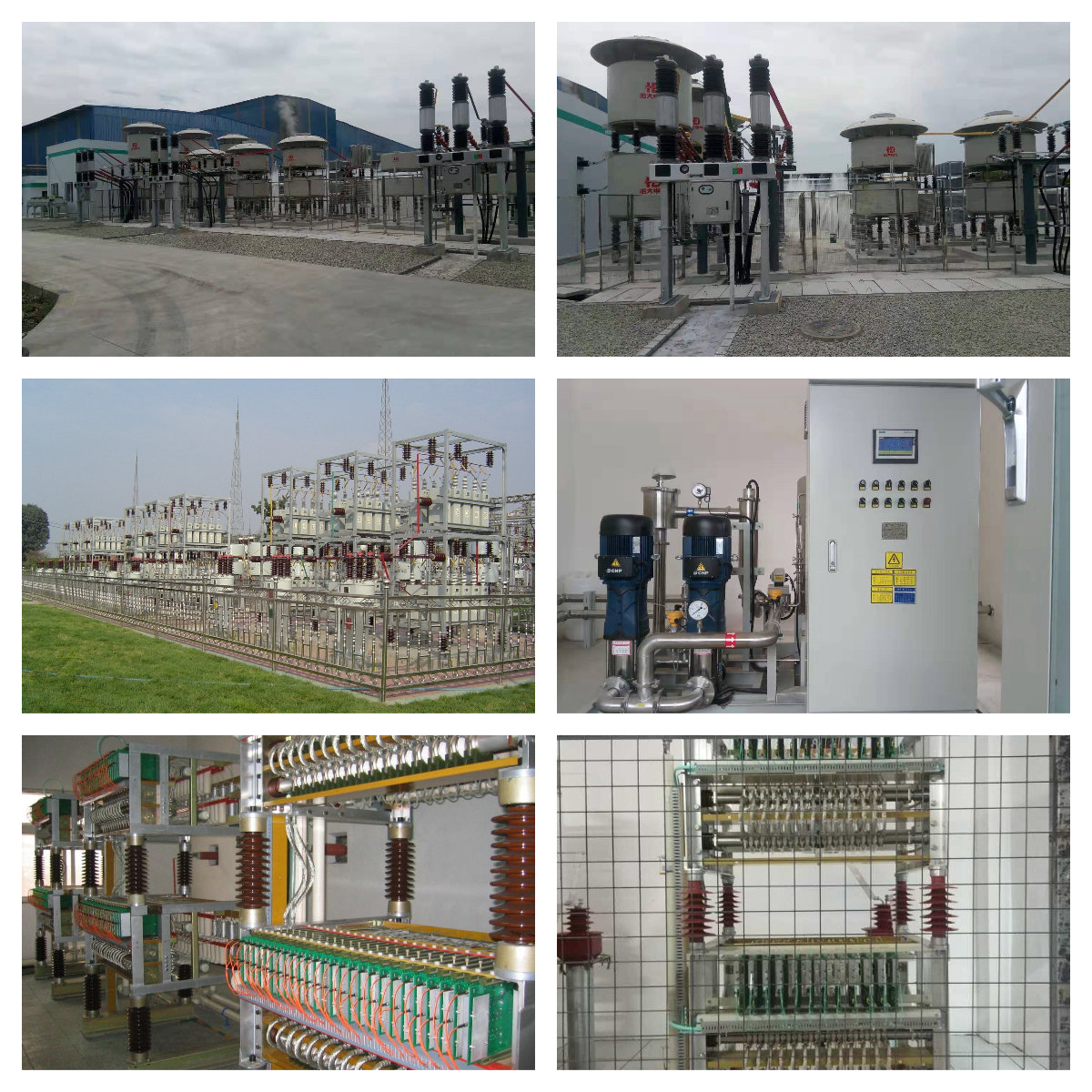

? ? ?TCR型動態無功補償裝置由晶閘管閥、相控電抗器、控制器以及濾波器組等組成。依據負荷的特性，本系統可實現三相同時控制、分相控制和三相平衡化等多種控制方式，能進行連續、分相和近似線性的無功功率調節；同時將固定電容器組做成多回路濾波器組，能夠較好地濾除諧波源負荷產生的諧波。

TCR型SVC裝置是解決電能質量問題的較優方案之一，它可完成如下功能：

●減少供電網電壓的波動，抑制電壓閃變；

●平衡三相負荷；

●補償無功功率，提高功率因數；

●和濾波器并聯使用，消除高次諧波，抑制諧波引起的電網電壓畸變。

產品特點：

●通過控制可控硅的導通角自動控制相控電抗器的容量，實現對無功功率的連續自動調節；

●控制器響應速度小于20ms，可將電壓閃變降至允許值，使電能質量完全符合國家標準要求；

●采用相控空心電抗器，線性度好，可實現平滑線性調節；

●全數字化控制系統，采用光電觸發方式，高電位板，BOD保護，系統抗干擾能力強，保護可靠。
